氮化硅陶瓷薄板作為 “第三代先進陶瓷” 的核心材料，其微孔加工技術曾長期被國外壟斷，進口設備的高成本與技術封鎖，制約著我國半導體、航空航天等領域的升級。近年來，國產激光鉆孔設備通過核心技術突破，實現了從 “受制于人” 到 “自主可控” 的轉變，成為推動氮化硅加工國產化的關鍵力量。

一.進口設備的 “三大桎梏”

在國產設備成熟前，國內企業使用的進口激光鉆孔設備存在難以規避的短板：

1.成本高企：?jiǎn)闻_(tái)進口設備售價 500-800 萬元，年均維護費用超 50 萬元，折舊成本占產品總成本的 20%，中小企業難以承擔。某陶瓷材料廠曾因設備采購成本過高，被迫放棄高精度氮化硅部件的研發。

2.響應滯后：進口設備的售后響應周期常超 72 小時，核心部件更換需等待 15-30 天。2022 年某半導體封裝廠因激光發生器故障停工 12 天，直接損失超 1800 萬元。

3.適配性差：進口設備參數基于國外氮化硅材料設計，對國產薄板（含硅量差異 5%-8%）的加工易出現微孔尺寸波動（±0.01mm），合格率僅 65%，遠低于進口材料的 90%。

二.國產激光鉆孔設備的 “技術突圍”

國產設備通過自主創新，在核心技術上實現全面突破：

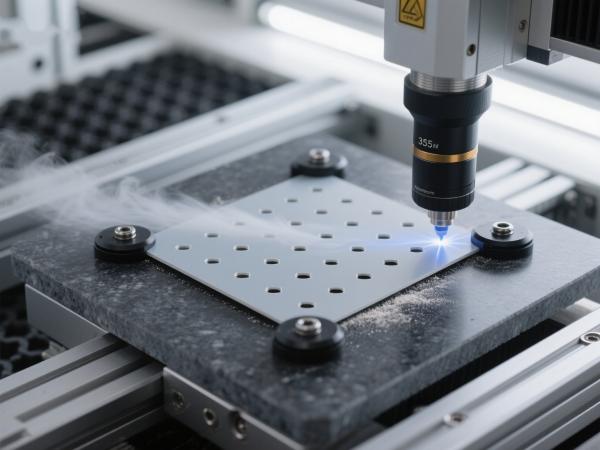

1.光路系統自主化：突破高功率紫外激光器技術壟斷，355nm 激光器輸出功率穩定在 30W 以上，脈沖穩定性（CV 值）≤2%，與國際水平持平。針對國產氮化硅的致密度差異，設備采用可調諧光路設計，通過波長微調（±5nm）適配不同材料特性，使國產薄板加工合格率提升至 92%。

2.智能控制系統迭代：搭載自主研發的數控系統，支持 G 代碼與 CAD 圖紙無縫對接，內置 100 + 工藝模板 —— 涵蓋 0.1-1mm 厚度、0.01-1mm 孔徑的加工參數，操作人員經 1 周培訓即可上崗，較進口設備的 3 個月周期大幅縮短。

3.性?xún)r(jià)比優勢顯著：國產設備售價 150-200 萬元，核心部件國產化率超 90%，年均維護成本降至 10 萬元以?xún)?nèi)。按 10 年使用壽命計算，綜合成本僅為進口設備的 1/5，讓中小廠商可負擔精密加工投入。

三.國產設備的 “場景驗證數據”

經過五年市場驗證，國產激光鉆孔設備已在多領域?qū)崿F(xiàn)穩定應用：

1.7nm 芯片封裝領域：某國內封裝企業引入 10 臺國產設備，加工 0.2mm 厚氮化硅散熱基板（每片 5000 個 Φ0.05mm 微孔）。設備連續運行 3000 小時無故障，微孔公差控制在 ±0.003mm，合格率 99.5%，完全滿足高端芯片需求，設備投入較進口方案節省 6000 萬元。

2.航空發動機部件：某航空制造企業用國產設備加工氮化硅熱交換薄板，成功實現 0.1mm 厚薄板上 45° 傾斜 Φ0.08mm 微孔加工，深徑比 1:8，熱交換效率提升 30%，打破國外技術封鎖。

3.動力電池絕緣件：某新能源廠商采用國產設備加工 Φ0.1mm 絕緣微孔，單日產能達 5000 片，內壁粗糙度 Ra≤0.5μm，絕緣性能提升 20%，設備運行 1 年即收回投資。

四.國產化進階：激光鉆孔設備的技術版圖

國產設備正朝著 “多功能集成” 與 “極限加工” 方向升級：新一代設備已實現 “微孔 + 切割 + 刻蝕” 一體化加工，效率再提升 50%；針對 1200×1200mm 大尺寸薄板的專用設備已量產，滿足光伏、風電領域需求。

從 “卡脖子” 到 “自主可控”，國產激光鉆孔設備不僅降低了氮化硅加工門檻，更推動了我國高端陶瓷產業鏈的自主化。在制造強國戰略下，這類設備將持續突破技術邊界，助力 “中國智造” 在全球精密制造領域占據一席之地。
